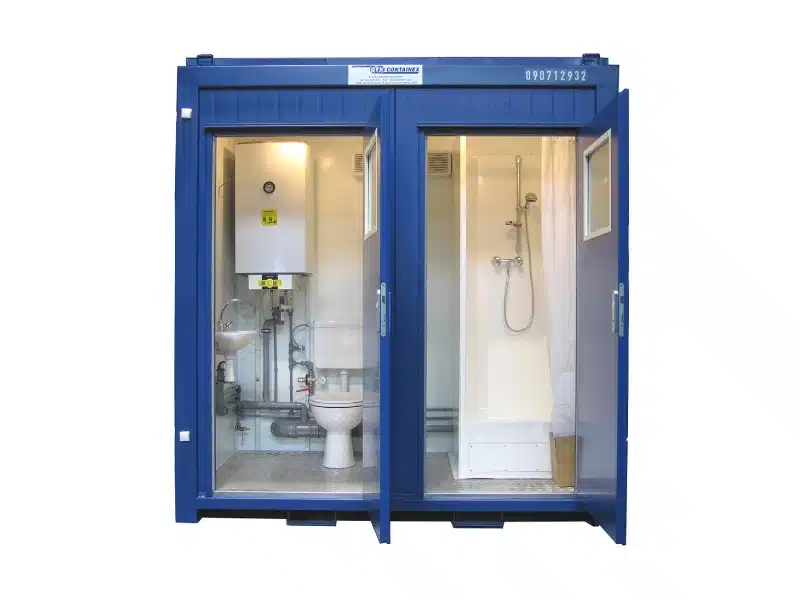

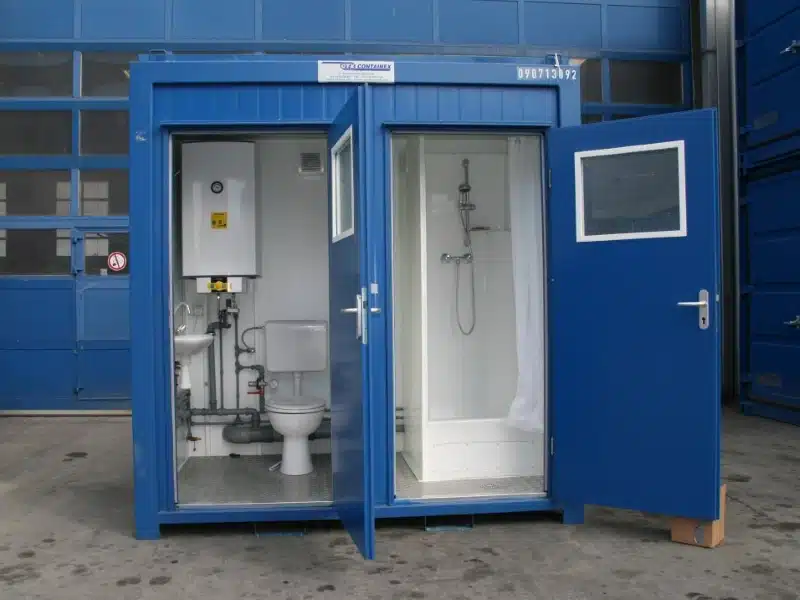

Bungalow box 3,3 m² : duo cabines douche et WC [8 pieds]

Equipement standard :

2 portes | 2 fenêtres | 2 plafonniers LED 12W | 1 prise électrique | Chauffage convecteur électrique 500W | Extracteur d’air 170 m³
Toilette : Cuvette WC | Lavabo avec mitigeur à levier | Miroir | Dévidoir de papier | Chauffe-eau électrique 80 L
Douche : receveur fibre de verre | Mitigeur à levier | Rideau de douche

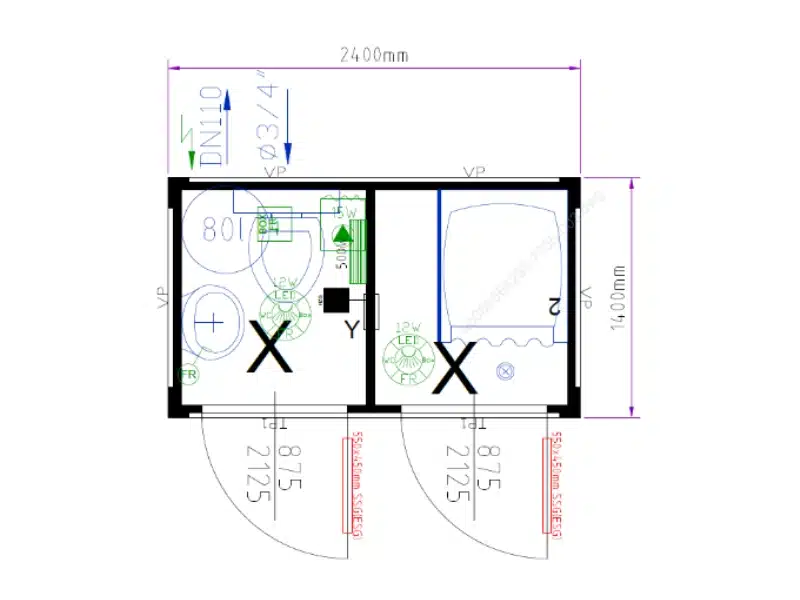

DIMENSIONS

Modèle 8 pieds
Longueur : 2,4 m (extérieur) 1,055 m (intérieur)
Largeur : 1,4 m (extérieur) 1,255 m (intérieur)
Hauteur : 2,54 m (extérieur) 2,20 m (intérieur)
Poids : 430 kg
Surface : 3,36 m²

Cadre du sol :

• Profils en acier laminés à froid et soudés, 4 coins de conteneurs soudés
• Longerons de sol : 60x60mm profil en acier, épaisseur 2 mm
• Traverse de sol : en profil Ω, s = 2,5 mm
• 2 passages de fourches sur la longueur (dimensions intérieures des passages de fourches: 250 x 75 mm, passages de fourches centrés 780 mm)
• Poteaux d’angle : profils en acier laminés à froid et soudés, épaisseur de 2,0 mm, vissés avec le cadre du plancher et du plafond

Cadre du toit :

• Profils en acier laminés à froid et soudés, 4 coins
• Traverses du toit épaisseur 2 mm
• Anneaux de levage : 1 pièce par pignon
• Toiture : tôle en acier ondulée rivetée aux traverses du toit, épaisseur 0,6 mm

Sol :

• Isolation thermique : Laine de verre 60 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
• Protection sous isolant : Plaques de tôle galvanisées, épaisseur 0,6 mm
• Plancher : Panneau aggloméré, épaisseur 22 mm
• Revêtement de sol: Tôle en aluminium strié, épaisseur 2 + 0,5 mm

Toit :

• Isolation thermique : Laine de verre 120 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
• Habillage plafond : Plaque en aggloméré avec revêtement 10 mm d’épaisseur, décor blanc
• Prises de connexion électrique CEE : Encastrées à l’extérieur dans le cadre du toit sur le long pan

Eléments muraux :

• Isolation thermique : Mousse PU 45 mm
• Epaisseur des panneaux 70 mm
• Habillage extérieur : tôle profilée, galvanisée et laquée (épaisseur 0,6 mm). Résistance au feu A1.
• Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5 mm, décor blanc
• Gouttière : Tout autour sur le rebord supérieur du profil en U en bas du panneau

Porte :

• Charnières à gauche ou à droite. Ouverture vers l’extérieur. Cadre de porte métallique avec joint sur trois côtés.
• Battant de porte en tôle galvanisée et laquée des deux côtés
• Isolation thermique : Polystyrène 40 mm
• Hauteur libre de passage : 875 x 2.125 mm
• Dimensions de l’ouverture de porte : 811 x 2.065 mm

Fenêtre :

• Cadre en plastique avec vitrage coloris blanc
• Vasistas ouverture oscillo-battante
• Dimensions : 945 x 1.200 mm
• Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
• Hauteur du seuil de fenêtre (distance entre le sol et le haut du profil inférieur du cadre de la fenêtre): 1575 mm

Installation électrique

• Protection IP44
• Tension : 230V / monophasé / 32A (3×6 mm²)
• Fréquence : 50 Hz
• Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230 V) type A
• Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
• Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
• Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
• Prise de courant : 1 prise
• Eclairage: interrupteur lumière + 1 plafonnier LED 12W, IP66 avec détecteur de mouvement intégré
• Branchement : Raccordement extérieure CEE

Equipement sanitaire :

• 1 lavabo avec mitigeur à levier, miroir métallique
• Cuvette WC et dévidoir de papier
• Chauffe-eau électrique 80 L, réducteur de pression 3/4”
• 1 cabine de douche : receveur fibre de verre, mitigeur à levier, rideau de douche
• Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à travers un panneau.
• Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
• Pression d’utilisation et de branchement: 4 bar maximum
• Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre extérieur 50 et 110mm) rassemblés à l’intérieur et avec une seule sortie sur un côté à travers un panneau
